事前設定

今回は赤外線で通信する場合の説明です。
下図のように、パソコンと通信機(兼充電機)をシリアルケーブルで接続します。
この方法でファイル転送する場合、以下を適切に設定しなければなりません。

• 通信ツールの設定
• パソコンのデバイス設定
• BHT本体の設定
• CU-501 通信機(兼充電機)の設定 (※CU-1321はUSBタイプのため設定がありません)

使用するのはCOMポート。
今回の例では、
ポートは「COM1」・ボーレートは「115200」に合わせます。

通信ツール(BHT Advanced Pack�U)の設定

通信ツールの設定をします。

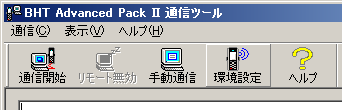

1. 通信ツールを起動し、環境設定をクリックします

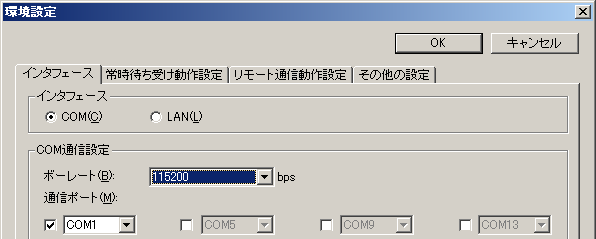

2. 下図のように通信ポート「COM1」にチェックを入れ、ボーレートを「115200」にします。

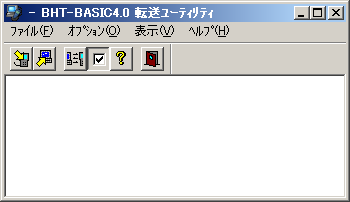

ついでに「BHT-BASIC 転送ユーティリティ」の設定をします。

1. 通信ツールを起動し、手動通信をクリックします




2. 通信オプション設定を下図ボタンから開き、

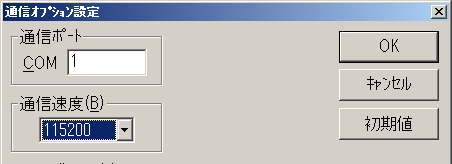

   次に下図のように通信ポート「COM1」にチェックを入れ、通信速度を「115200」にします。





パソコンのデバイス設定

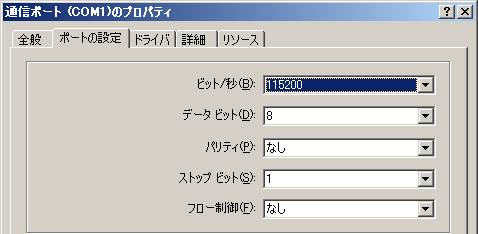

1. デバイスマネージャを起動し、ポートの設定を行います。



---

1. CU-1321はドライバが必要です。
   USB接続ですが通信ツールではCOM通信を行うため、COM変換を行っています。

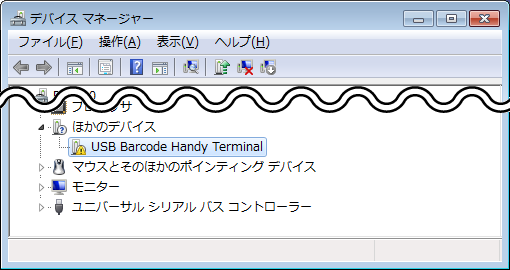

   ドライバが無いと、デバイスマネージャで下図の表示になります。



2. QBDirectから以下「Active USB-COMポートドライバ」をダウンロードし、インストールが必要です。


   インストール後は必ず再起動してください。再起動しないと通信できません。


BHT本体の設定

1. BHTを『SF』・『1』を押した状態で電源を入れ、下図画面を表示させる。


2. 【4：SET SYSTEM】 → 【5：COMMUNICATION】 → 【1：OPTICAL】 → 【1：PARAMETER】を選択し、
   『115200』が選択されている事を確認する。


3. 【4：SET SYSTEM】 → 【5：COMMUNICATION】 → 【3：COM PORT】を選択し、
   両方『Optical』である事を確認する。


4. 【4：SET SYSTEM】 → 【5：COMMUNICATION】 → 【4：PROTOCOL TYPE】を選択し、
   『1：Ymodem』が選択されている事を確認する。



通信機の設定

1. 通信機のディップスイッチを切り替える。
   ※画像は「CU-501」のものです。
   ・・・・・
